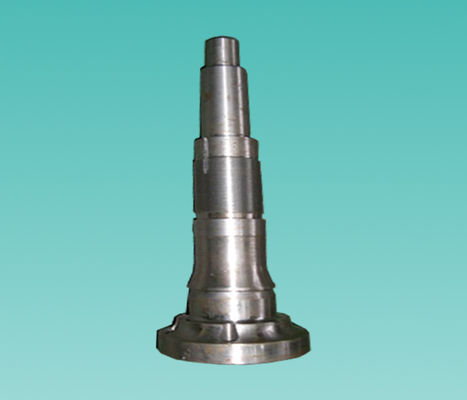

42CrMo-5 TLT Achsventilator Teile Blatt Stange Versorgung Ventilator Blattgriffe M56*2

Blade Shank, Zufuhr von Ventilatorblattgriff M56*2,φ154*401

技术要求
1. Materialien müssen wie folgt geprüft werden
(1) gleich 炼取试样作化学成分分析
(2) bei gleicher Verbrennung mit gleicher Dauerwärmebehandlung 2%, jedoch nicht weniger als zwei Versuchssätze für mechanische Leistungsprüfungen (σb,σs,δ,Ψ)
(3) Bei gleicher Verbrennung mit gleicher anhaltender Wärmebehandlung 2%, jedoch nicht weniger als zwei Probenproben
(4) Bestimmung der Härte für jedes Stück (HB)
2. Materialqualität, mechanische Leistung
(1)σb=800 N/mm2/
(2) σs=600 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5) αk=58Nm/cm2/
(6) HB=230 bis 260
3. Teile nach JB/T1581-1996 für die Überschallwellenprüfung
4.M56×2-6h Schraub und Schraubzugschiff, Genauigkeit darf nicht unter 2 Grad liegen
5. Untersuchungszeit:
1) Schwere Verschleiß, muss ersetzt werden.
2) der Achs hat Risse, er muss ersetzt werden.
3) kann nicht repariert werden, muss ersetzt werden.
4) das Blattgreifer und die Schraube können nicht getrennt werden, müssen ersetzt werden.

Technische Anforderung

1Das Material wird wie folgt geprüft:

(1) Analyse der chemischen Zusammensetzung von mit dem Schmelzen entnommenen Proben

(2) 2% derselben Dauerwärmebehandlung mit dem Schmelzofen, jedoch nicht weniger als zwei Probensätze für die Prüfung der mechanischen Eigenschaften (σb,σs,δ,Ψ)

(3) 2% derselben Dauerwärmebehandlung mit dem Schmelzofen, jedoch nicht weniger als zwei Probensätze für die Aufprallprüfung (αk) entnommen

(4) Bestimmung der Härte jedes Stückes (HB)

2Material nach dem Härten, mechanische Eigenschaften

(1) σb=800 N/mm2/

(2) σs=600 N/mm2/

(3) δ5= 15%

(4) Ψ= 45%

(5) Alpha k = 58 nm/cm2

(6) HB=230 bis 260

3. Teile müssen nach JB/T1581-1996 mit Ultraschall geprüft werden

4. M56 × 2-6H - Genauigkeit von mindestens 2

5. Während der Wartung gefunden:

1) Schwere Verschleiß, muss ersetzt werden.

2) Die Wurzel des Wellenkopfes ist gerissen und muss ersetzt werden.

3) Der Faden kann nicht repariert werden und muss ersetzt werden.

4) Nach dem Gasschneiden kann der Kantenbein und der Nussbiss nicht getrennt werden, er muss ersetzt werden.
