H150N2 TlT Industrieventilatorteile Lagerbox Ventilator Spindel Erosionsbeständig

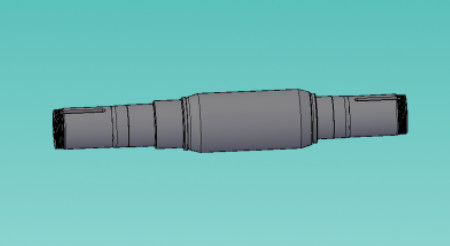

H150N2 Lagerboxspindel, Lüfterspindel

技术要求
1. Materialien müssen wie folgt geprüft werden
(1) gleich 炼取试样作化学成分分析
(2) bei gleicher Verbrennung mit gleicher Dauerwärmebehandlung 2%, jedoch nicht weniger als zwei Versuchssätze für mechanische Leistungsprüfungen (σb,σs,δ,Ψ)
(3) Bei gleicher Verbrennung mit gleicher anhaltender Wärmebehandlung 2%, jedoch nicht weniger als zwei Probenproben
(4) Bestimmung der Härte für jedes Stück (HB)
2. Materialqualität, mechanische Leistung
(1)σb=700 N/mm2/
(2)σs=500 N/mm2/
(3)δ5=15 %
(4) Ψ=45 %
(5) αk=58Nm/cm2/
(6) HB=230 bis 260
3. Teile nach JB/T1581-85 für Überschallwellenprüfung
4. Untersuchungszeit:
1) Die Hauptachse ist gerissen und muss ersetzt werden.
2) Schwerwiegende Abnutzung oder Verletzung des Hauptachs, muss repariert werden.

Technische Anforderung

1Das Material wird wie folgt geprüft:

(1) Analyse der chemischen Zusammensetzung von mit dem Schmelzen entnommenen Proben

(2) 2% derselben Dauerwärmebehandlung mit dem Schmelzofen, jedoch nicht weniger als zwei Probensätze für die Prüfung der mechanischen Eigenschaften (σb,σs,δ,Ψ)

(3) 2% derselben Dauerwärmebehandlung mit dem Schmelzofen, jedoch nicht weniger als zwei Probensätze für die Aufprallprüfung (αk) entnommen

(4) Bestimmung der Härte jedes Stückes (HB)

2Material nach dem Härten, mechanische Eigenschaften

(1)σb=700 N/mm2/

(2)σs=500 N/mm2/

(3)δ5= 15%

(4) Ψ= 45%

(5) Alpha k = 58 nm/cm2

(6) HB=230 bis 260

3Die Teile sind nach JB/T1581-85 mit Ultraschall zu prüfen.

4. Während der Wartung gefunden:

1) Die Spindel hat Risse und muss ersetzt werden.

2) Der Durchmesser der Hauptwelle ist stark abgenutzt oder gezogen und muss repariert werden.
